Poznaj przekroje budowlane domu szkieletowego


Technologia prefabrykowanego szkieletu drewnianego należy do najcieplejszych na rynku. Praktycznie cała grubość ściany zewnętrznej wypełniona jest materiałem izolacyjnym co pozwala uzyskać współczynnik przenikania ciepła lepszy niż w przypadku ściany dwuwarstwowej w technologii murowanej. Poznaj przekroje budowlane domu szkieletowego.



Domy wybudowane technologii szkieletu drewnianego charakteryzują się bardzo wysokimi parametrami cieplnymi pośród innych technologii dostępnych na rynku. Domy Ecohomes są energooszczędne, tanie w użytkowaniu i przyjazne dla środowiska, niezależnie jaką technikę grzewczą wybierzemy, będą one zużywać mało energii od 40 do 60 kWh/m2rok.

Drewno jest materiałem o wysokich właściwościach cieplnych dodatkowo praktycznie cała grubość ściany zewnętrznej wypełniona jest wełną mineralną, która cechuje się wysokimi właściwościami izolacyjnymi, zewnętrzne ściany docieplane są również wełną mineralną bądź styropianem, wewnętrzne folią paroizolacyjną. Całość sprawia, że zimą domy są niezwykle ciepłe i nie wymagają dużych nakładów na ogrzewanie, natomiast latem ściany stanowią barierę dla ciepła z zewnątrz dlatego w naszym domu panuje przyjemny chłód.

Poniżej przedstawiamy przykładowe przekroje ścian, stropu oraz dachu przygotowane na podstawie dotychcowanych zapytań klientów. Istnieje natomiast możliwość dokonania zmian zgodnie z indywidualnym zapotrzebowaniem, wymaganym współczynnikiem czy rodzajem materiałów w tym wykonaniem przegród dyfuzyjne otwartych lub pozbawionych poszycia zewnetrznej płyty OSB.

W przypadku domów z poddaszem użytkowym, istnieje możliwość zaprojektowania i wykonania stropu drewnianego umożliwiającego późniejsze wykonanie tradycyjnej wylewki betonowej na poddaszu. Ze względu na swoją masę, wylewka betonowa stanowi doskonałe wygłuszenie akustyczne stropu zarówno jeżeli chodzi o dźwięki  uderzeniowe jak i powietrzne. Pozwala ona również na wykonanie wodnego ogrzewania podłogowego w sposób standardowy, bez dodatkowych kosztów związanych z zakupem specjalnych podkładów i płyt poszycia.

Należy zwrócić uwagę, że stosowana przez nas technologia zaliczana jest do tzw. technologi szkieletowych ciężkich. W praktyce oznacza to zastosowanie znacznie grubszych przekrojów drewnianych słupków czy obustronnie stosowanej płyty OSB-3. Zwiększona sztywność i nośność konstrukcji ścian umożliwia wyłożenie dachu ciężką dachówką cementową czy też zawieszanie przedmiotów na ścianach budynku bez konieczności wykonywania dodatkowych wzmocnień.

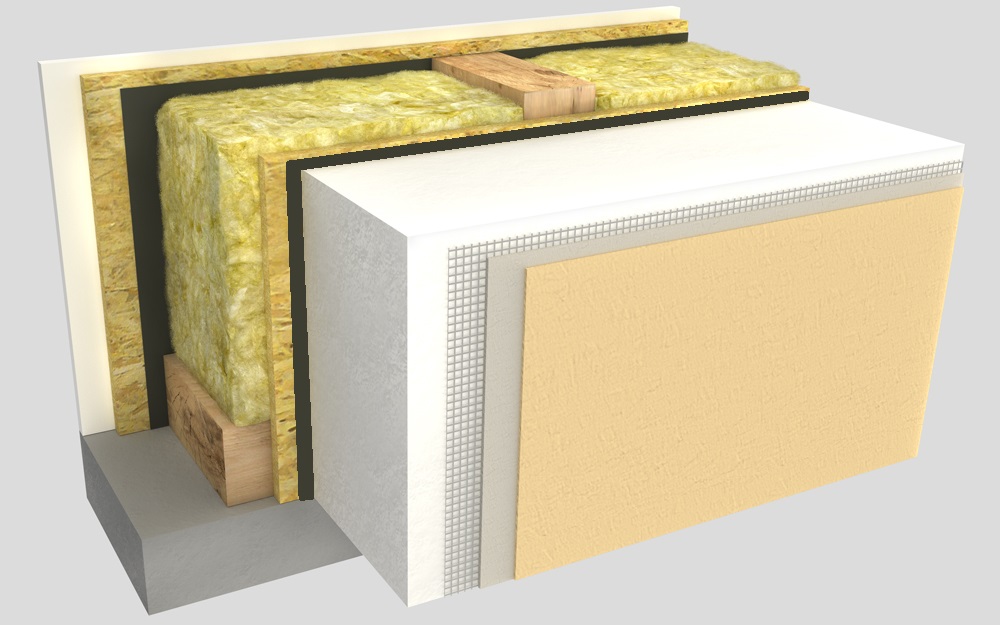

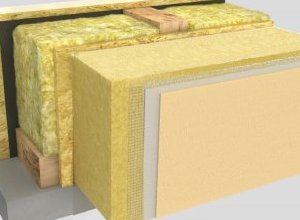

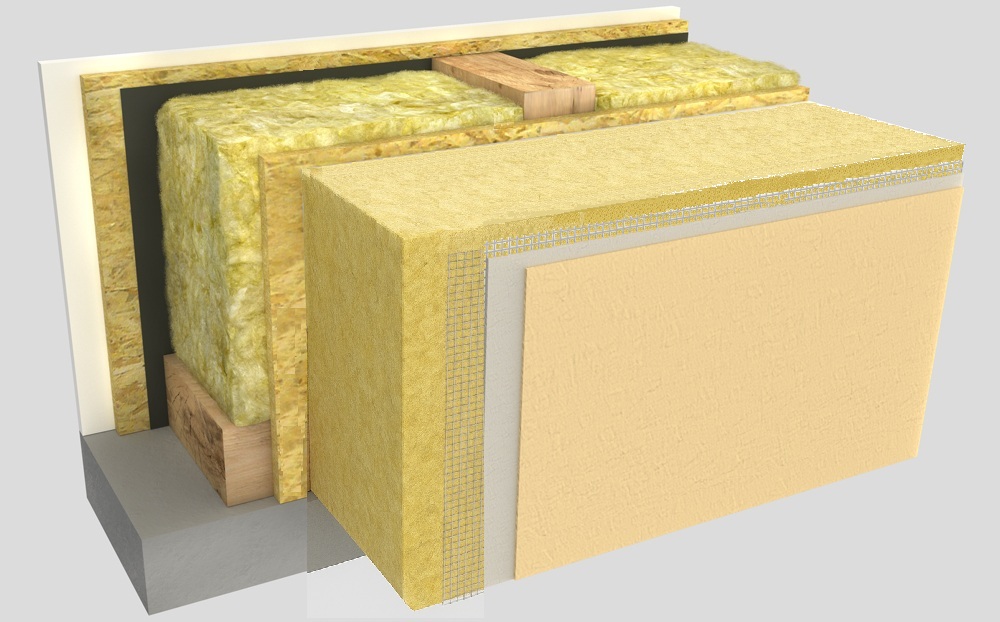

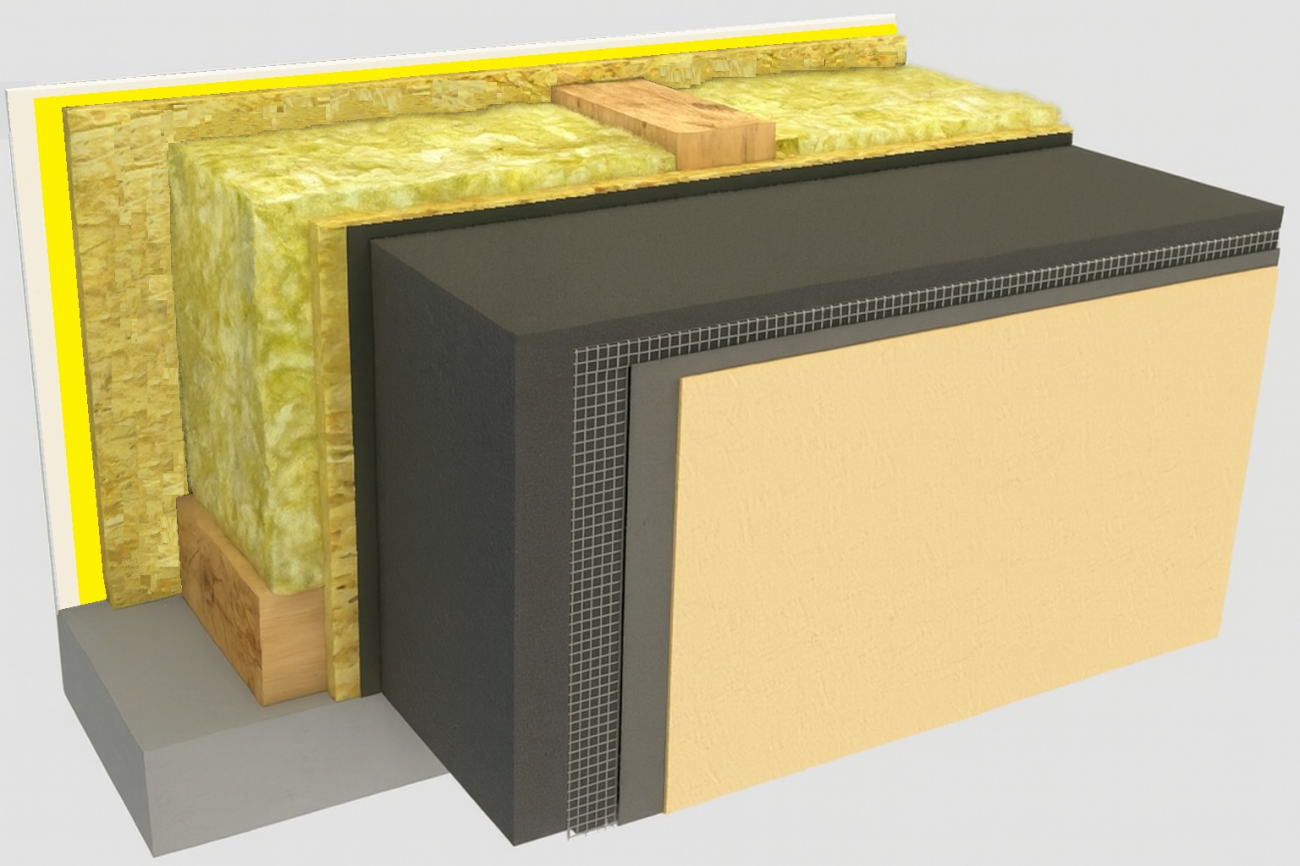

Ściana zewnętrzna/konstrukcyjna U=0,13 W(m2K) Grubość               Ściana zewnętrzna

Tynk silikonowo-silikatowy 1,5 mm
Podkład pod tynk wraz z siatką 3 mm
Izolacja termiczna - wełna mineralna/styropian/wełna drzewna 100-200 mm
Wiatroizolacja 2 mm
Płyta drewnopochodna OSB-3 12 mm
Konstrukcja drewniana  z drewna iglastego  KVH/C24    140 mm
Izolacja termiczna - wełna mineralna 140 mm
Płyta drewnopochodna OSB-3 12 mm
Folia paroizolacyjna 0,2 mm
Płyta gipsowo-kartonowa 12,5 mm

 Ściana wewnętrzna/działowa  Grubość

                   Strop międzykondygnacyjny
Płyta gipsowo-kartonowa bez szpachlowania  12,5 mm
Płyta drewnopochodna OSB-3    12 mm
Konstrukcja drewniana z drewna iglastego  KVH/C24      100 mm
Izolacja akustyczna - wełna mineralna  100 mm
Płyta drewnopochodna OSB-3    12 mm
Płyta gipsowo-kartonowa  12,5 mm

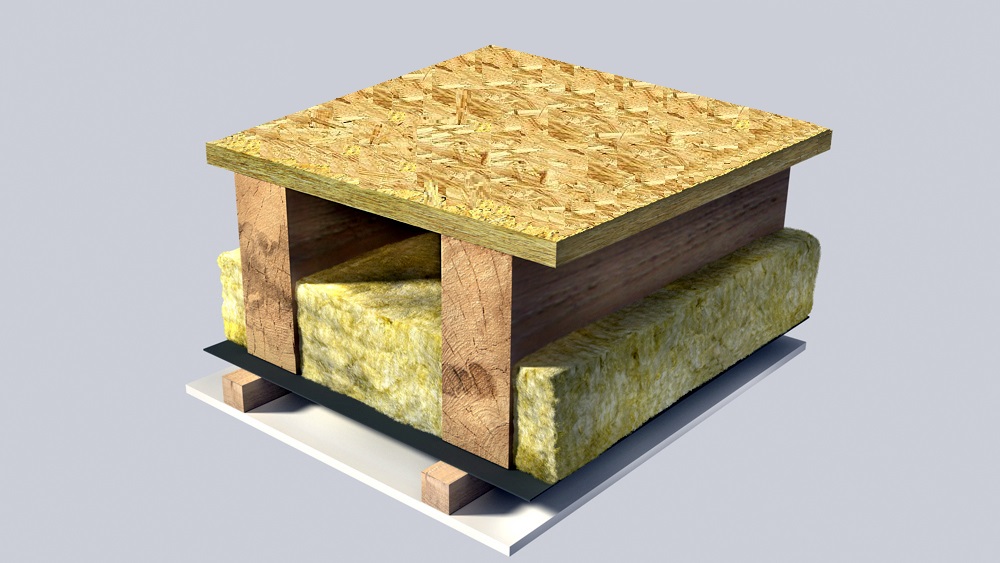

 Strop nad parterem   Grubość

Płyta drewnopochodna OSB-3/MFP    22 mm
Konstrukcja drewniana  z drewna KVH/C24  240 mm
Izolacja akustyczna - wełna mineralna   100 mm
Konstrukcja systemowa do zabudowy płytami     30 mm
Płyta gipsowo-kartonowa 12,5 mm

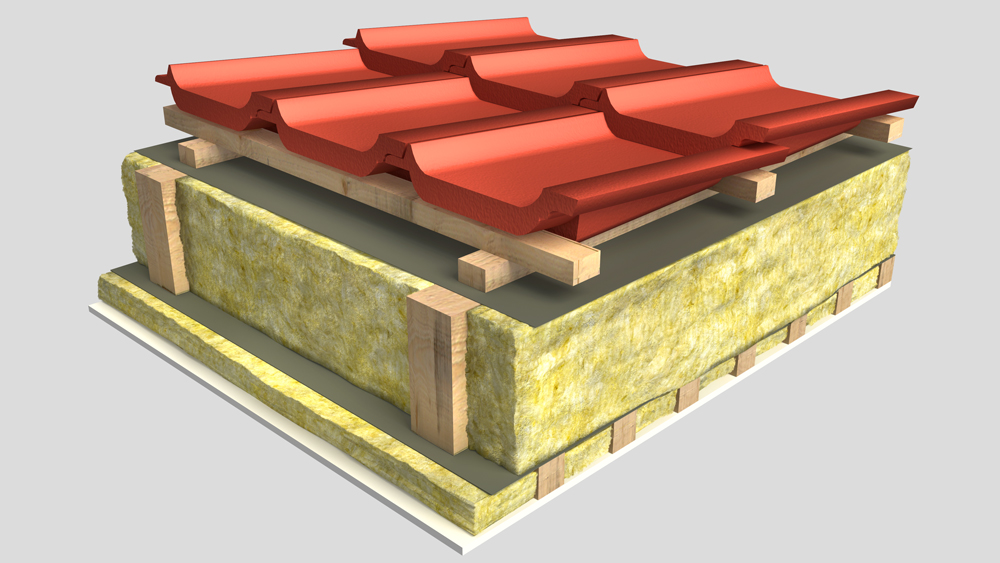

Konstrukcja i pokrycie dachu  Grubość               Pokrycie dachu

Dachówka cementowa n/d
Łaty dachowe z drewna iglastego impregnowane 50 mm
Kontrłaty dachowe  z drewna iglastego impregnowane 25 mm
Membrana wysokoparoprzepuszczalna 130 g/m2
Konstrukcja drewniana dachu z drewna KVH/C24 200 mm
Izolacja termiczna - wełna mineralna 300 mm
Konstrukcja systemowa do zabudowy płytami  50 mm
Folia paroizolacyjna  0,2 mm
Płyta gipsowo-kartonowa 12,5 mm
